SER2000系列粗糙度轮廓仪

ER2000系列粗糙度轮廓仪

产品特点

性能和成本的zui佳平衡，具有zui佳性价比。

宽范围电感式轮廓传感器

无导头粗糙度测量

小量程高精度轮廓测量，精密微观轮廓度测量

宽范围粗糙度测量

宽范围粗糙度、精密轮廓测量的复合机型

粗糙度、轮廓共用传感器，测量功能切换仅需更换测针即可

测量功能

轮廓测量功能

各种类型工件表面的线要素，点要素、点与点的距离、线与线的距离、各要素的位置度包括距离、平行度、垂直度、角度、槽深、槽宽、半径，可进行直线度分析、凸度分析、轮廓度分析。

粗糙度测量功能

粗糙度功能：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr

波纹度参数：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr

原始轮廓参数：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr

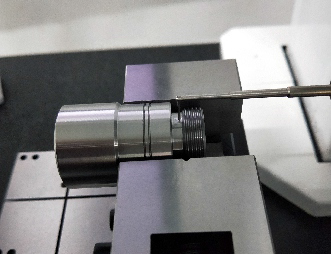

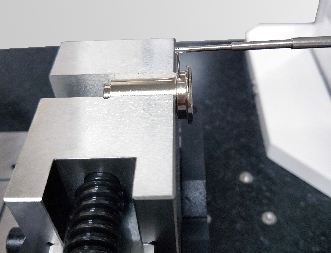

测量案例图

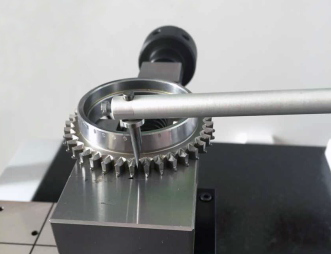

变速箱配件 齿轮

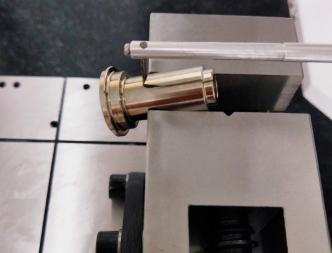

阀体变速箱配件

基础参数

推荐规格

规格号		SER2000
测量范围	X轴	100~220mm
	Z轴	320~620mm
	Z1轴	C:±7.5mm , R：±600μm
轮廓精度	Z1线性精度1	≤±0.07%f.s.
	圆弧Pt5	±0.3μm
	⻆度3	±1′
	直线度4	0.3μm/100mm
粗糙度精度	线性精度	≤±(10nm + 3.5%)
	残值噪声	≤0.02μm
	重复性6	1δ≤3nm
	截⽌波⻓	0.025、0.08、0.25、0.8、2.5、8mm
	评定⻓度	λcX2、3、4、5、6、7
驱动速度	X轴	0.05~15mm/s
驱动速度	Z轴	0.2~15mm/s
测量功能	轮廓	各种类型⼯件表⾯的线要素，点要素、点与点的距离、线与线的距离、各要素的位置度包括距离、平⾏度、垂直度、⻆度、槽深、槽宽、半径，可进⾏直线度分析、凸度分析、轮廓度分析。
测量功能	粗糙度	粗糙度功能：Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、波纹度参数：Mr2、RmrWa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr原始轮廓参数：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr

具体参数请咨询本公司业务⼈员。
