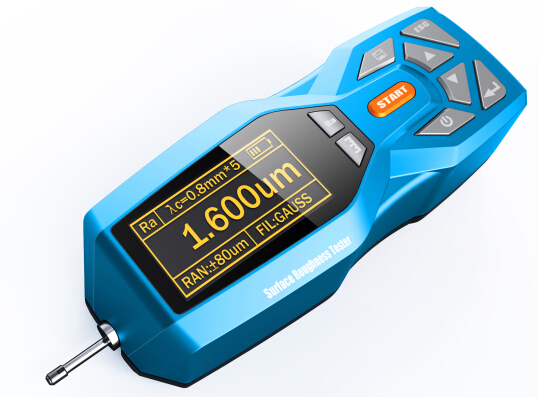

FR120高精度粗糙度仪

概述

精密粗糙度测试仪FR120是一种高精度表面光洁度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。

主要特点

·机电一体化设计，体积小，重量轻，使用方便；

·采用DSP芯片进行控制和数据处理，速度快，功耗低；

·兼容ISO、DIN、ANSI、JIS多个国家标准；

·可靠防电机走死电路及软件设计

·可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。

名称		内容
测量范围	Z轴（垂直）	160μm
	X轴（水平）	17.5mm
分辨率	Z轴（垂直）	0．01μm/±20μm
		0．02μm/±40μm
		0．04μm/±80μm
测量项目	参数	Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2
	标准	ISO,ANSI,DIN,JIS
	图形	支承率曲线，粗糙度轮廓，直接轮廓
滤波器		RC,PC-RC,Gauss,D-P
取样长度(lr)		0.25,0.8,2.5mm
评定长度（ln）		Ln= lr×n n=1~5
传感器	测量原理	位移式差动电感
	触针	天然金刚石，90锥角，5μm\2μm针尖半径
	测力	<4mN
	导头	硬质合金，滑行方向半径40mm
	滑行速度	lr=0.25, Vt=0.135mm/s
		lr=0.8, Vt=0. 5mm/s
		lr=2. 5, Vt=1mm/s
		返回 Vt=1mm/s
示值误差		不大于±10%
示值变动性		不大于6%
电源		内置锂离子充电电池，用DC5V,800mA充电器充电
外形尺寸		158x63.5x46mm
重量		约300g
