SP2000系列轮廓度测量仪
SP2000系列轮廓度测量仪 测量原理 本仪器测量原理为直角坐标测量法，即通过X轴、Z轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。 产品特点性能和成本的zui佳平衡，具有zui佳性价比。 高精度数字式轮廓传感器 大量程高精度轮廓测量，微观轮廓度测量 支持上下测量，支持螺纹测量模块 创新地运用了新型的数字式传感器，线性精度比传统的数字式光栅传感器提高了5倍，微小轮廊的测量能力提高了10倍！ 这一举措，使全新的SP2000系列轮廓仪在满足大量程测量需求的同时，亦能对零件表面的微小轮廊进行评估，典型的应用如深沟球轴承、桃型沟轴承、滚珠丝杆的沟道R值、沟形偏差、Pt值的测量。

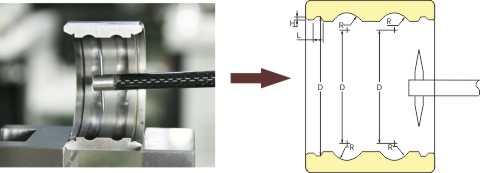

各种类型工件表面的线要素，点要素、点与点的距离、线与线的距离、各要素的位置度包括距离、平行度、垂直度、角度、槽深、槽宽、半径，可进行直线度分析、凸度分析、轮廓度分析。 测量案例图     齿轮 皮带轮 丝杠 斜齿轮 基础参数
|
|||||||||||||||||||||||||||||||||||||
